SolidCraft do druku 3D: od części parametrycznej do slicera

Na podstawie oficjalnego poradnika o plikach i pliku README, SolidCraft v0.16.2. SolidCraft sam nie slicuje modelu – przekazuje część do slicera, którego już używasz. Zrzuty ekranu pokazują angielską wersję interfejsu; polskie nazwy menu podajemy w tekście.

Na tej stronie Proces Eksport STL / 3MF Wysyłanie do slicera W aplikacji webowej STEP dla slicerów i innych programów CAD Modelowanie pod druk

Proces w skrócie

Zamodeluj część z parametrami (samouczek) – grubość ścianek, luzy i średnice otworów jako nazwane wartości.
Plik › Zapisz jako siatkę… → STL, 3MF lub 3MF ze znacznikami ścian.
Zaznacz Wyślij do slicera, aby otworzyć plik bezpośrednio w slicerze, albo zapisz go i zaimportuj samodzielnie.
Wydrukuj, zmierz, zmień parametr, wyeksportuj ponownie.

Eksport do STL lub 3MF

Polecenie Zapisz jako siatkę znajdziesz w menu Plik, na karcie Siatka w grupie Modyfikuj oraz w menu kontekstowym bryły (prawy przycisk myszy). Do wyboru:

STL – obsługiwany przez każdy slicer.
3MF – zachowuje jednostki i jest natywnym formatem projektów wielu współczesnych slicerów.
3MF ze znacznikami ścian – przenosi razem z siatką informacje o ścianach.

Okno „Zapisz jako siatkę” z wyborem formatu STL lub 3MF — Plik › Zapisz jako siatkę… dla płyty z samouczka: zaznaczona jedna bryła, pole „Format” i opcja „Wyślij do slicera”.

Wysyłanie do slicera

Gdy opcja Wyślij do slicera jest zaznaczona, SolidCraft zapisuje siatkę w folderze tymczasowym i otwiera ją w wybranym slicerze. Lista pokazuje slicery znalezione na komputerze; Niestandardowy… dodaje taki, który nie został wykryty. Projekty 3MF ze slicerów można też zaimportować z powrotem do SolidCraft.

Okno „Zapisz jako siatkę” z zaznaczoną opcją „Wyślij do slicera” i wybranym wykrytym slicerem — Format 3MF z zaznaczoną opcją „Wyślij do slicera”: na naszym testowym laptopie z Windows SolidCraft wykrył OrcaSlicer i proponuje go na liście „Slicer”.

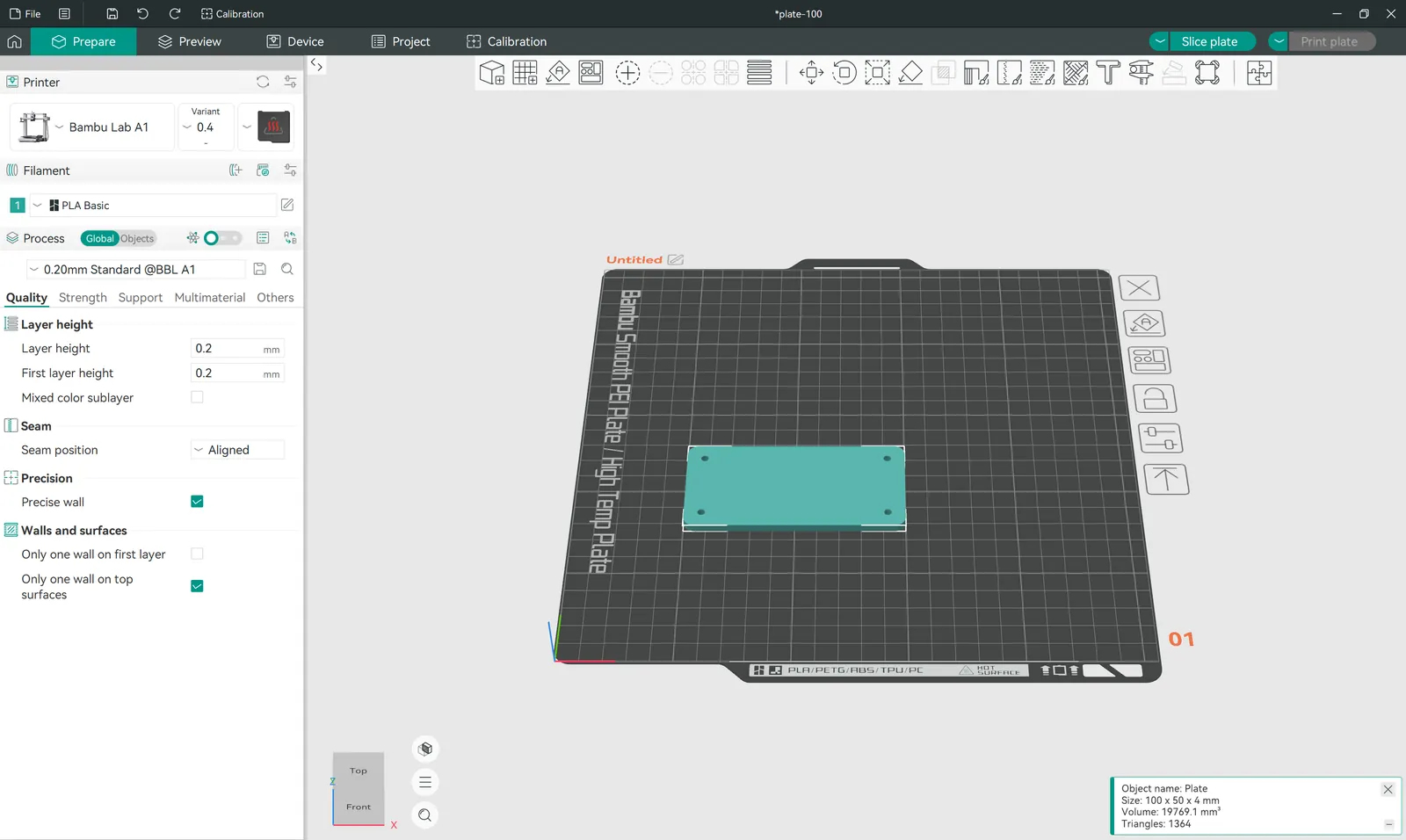

Wyeksportowana płyta 3MF (100 × 50 × 4 mm) na stole Bambu Lab A1 w OrcaSlicerze, gotowa do slicowania — Przykład z OrcaSlicerem: plik 3MF z SolidCraft (Plate, 100 × 50 × 4 mm, 19 769,1 mm³ w panelu informacji o obiekcie) na płycie roboczej Bambu Lab A1 w karcie „Prepare”, z filamentem PLA Basic i profilem „0.20mm Standard @BBL A1” – gotowy do slicowania.

W aplikacji webowej

Aplikacja w przeglądarce przechowuje projekty w pamięci przeglądarki; eksportowane pliki, takie jak STL, 3MF i STEP, są pobierane jak każdy inny plik, a potem otwierasz je w slicerze.

STEP dla slicerów i innych programów CAD

Eksport STEP to AP242 z nazwami, kolorami i drzewem komponentów; dostępny jest też IGES 5.3. Slicery importujące STEP same zamieniają go na siatkę, a STEP to format, w którym udostępnisz model w Fusion 360, FreeCAD czy serwisowi druku 3D. Siatki (3MF, STL, OBJ, glTF) można importować jako bryły siatkowe, a siatki o stałym przekroju można odbudować jako bryły.

Modelowanie pod druk 3D w SolidCraft

Parametry pasowania: trzymaj luzy (np. clearance = 0.2 mm) jako parametry użytkownika, aby jedną zmianą dopasować wszystkie otwory i rowki do swojej drukarki.
Tekst i opisy: tekst w szkicu domyślnie używa czcionki Liberation Sans albo dowolnej zainstalowanej czcionki podanej z nazwy lub ścieżki do pliku .ttf/.otf; obudowa Raspberry Pi 4 z README ma grawer „Pi 4” w DejaVu Sans Bold. Wersja webowa zawiera wbudowaną czcionkę japońską.
Ścianki: do obudów używaj polecenia Skorupa, a przed eksportem sprawdź grubość ścianek narzędziem Pomiar (I).
Materiał i masa: przypisz materiał (przykład z README używa PETG) i odczytaj masę we Właściwościach, aby oszacować zużycie filamentu.

Brelok do druku 3D z wypukłym napisem SolidCraft — Brelok 60 × 20 × 3 mm z otworem Ø 5 mm i wypukłym na 1 mm napisem „SolidCraft” (Liberation Sans).

Pomiar ścianki 2 mm w pudełku po operacji Skorupa przed drukiem — „Pomiar” w poprzek krawędzi pudełka po operacji Skorupa: ścianka 2,00 mm, sprawdzona przed eksportem.

Przykładowa obudowa zamodelowana w SolidCraft, nadająca się do druku 3D — Oficjalny przykład obudowy (biblioteka przykładów).

Dalej: pobierz SolidCraft · czy ma CAM? · FAQ.
