Zbudujesz płytę montażową 80 × 50 × 4 mm z zaokrąglonymi narożnikami i otworami, a potem poszerzysz ją do 100 mm, zmieniając jedną liczbę. Właśnie o to chodzi w parametrycznym CAD: historia (oś czasu) odtwarza się z nową wartością.

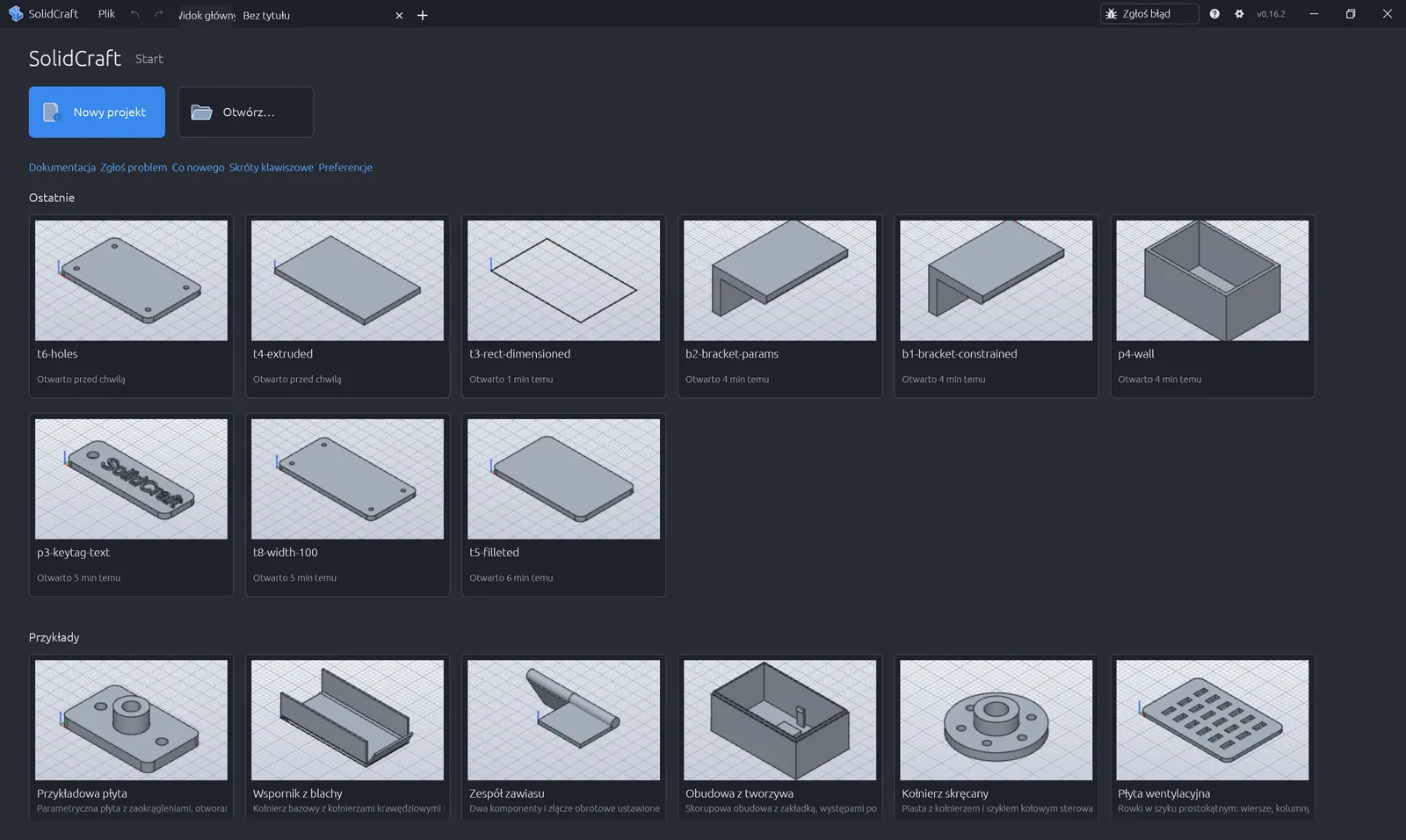

Uruchom aplikację desktopową lub aplikację webową. Na ekranie startowym wybierz Nowy projekt (Ctrl+N). Domyślne jednostki to milimetry i stopnie; oś Z jest skierowana w górę.
Kliknij Utwórz szkic i wybierz płaszczyznę XY (albo kliknij płaszczyznę prawym przyciskiem → „Utwórz szkic”). Widok obróci się prostopadle do płaszczyzny i pojawią się narzędzia szkicu.

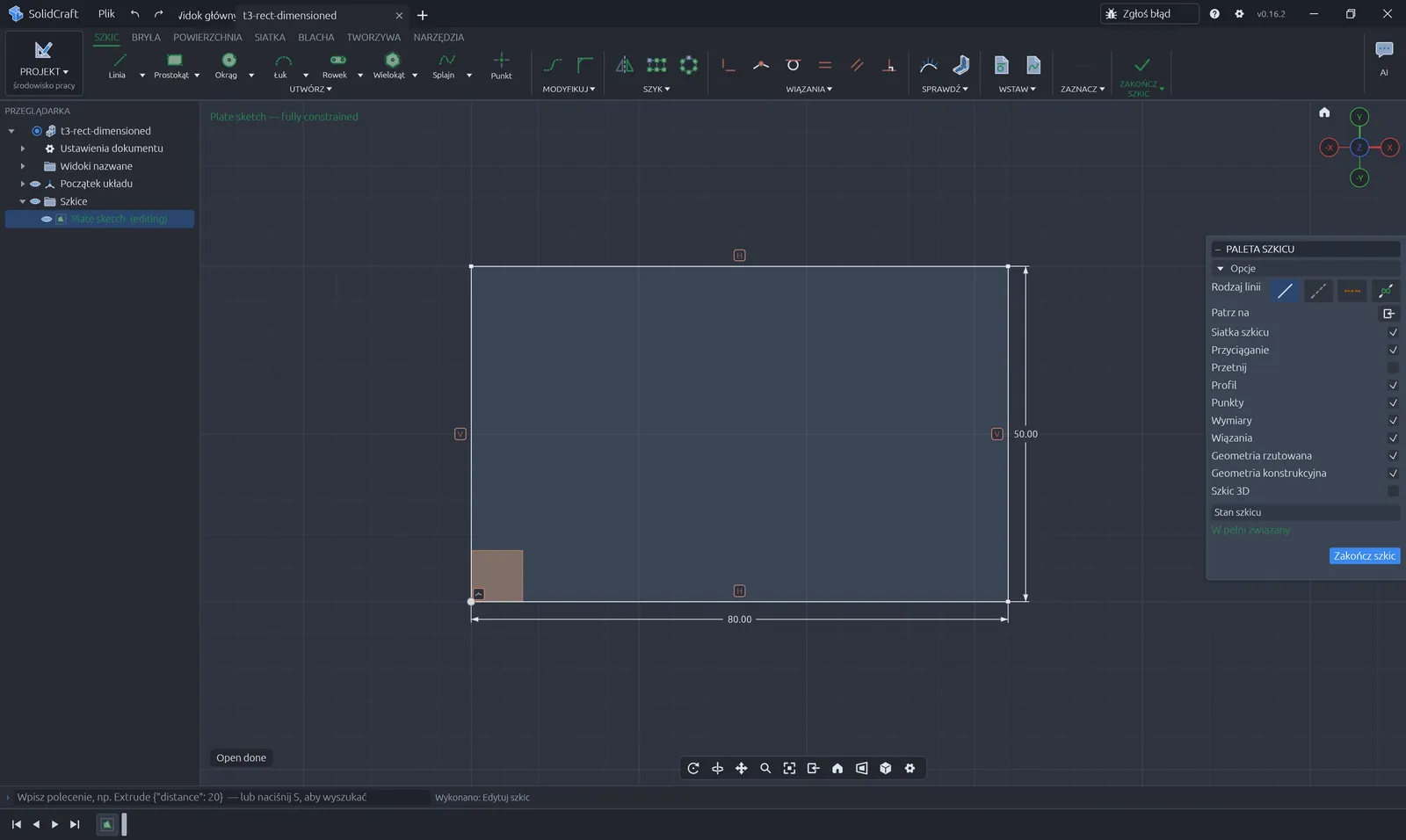

Naciśnij R (Prostokąt przez 2 punkty) i kliknij dwa narożniki. Naciśnij D (Wymiar szkicu), kliknij dolną krawędź, wpisz 80, Enter; kliknij krawędź boczną, wpisz 50, Enter. Dodaj wiązanie Zbieżność między jednym narożnikiem a początkiem układu. Geometria niedostatecznie związana jest niebieska; gdy szkic jest w pełni związany, ciemnieje, a status pokazuje 0 stopni swobody.

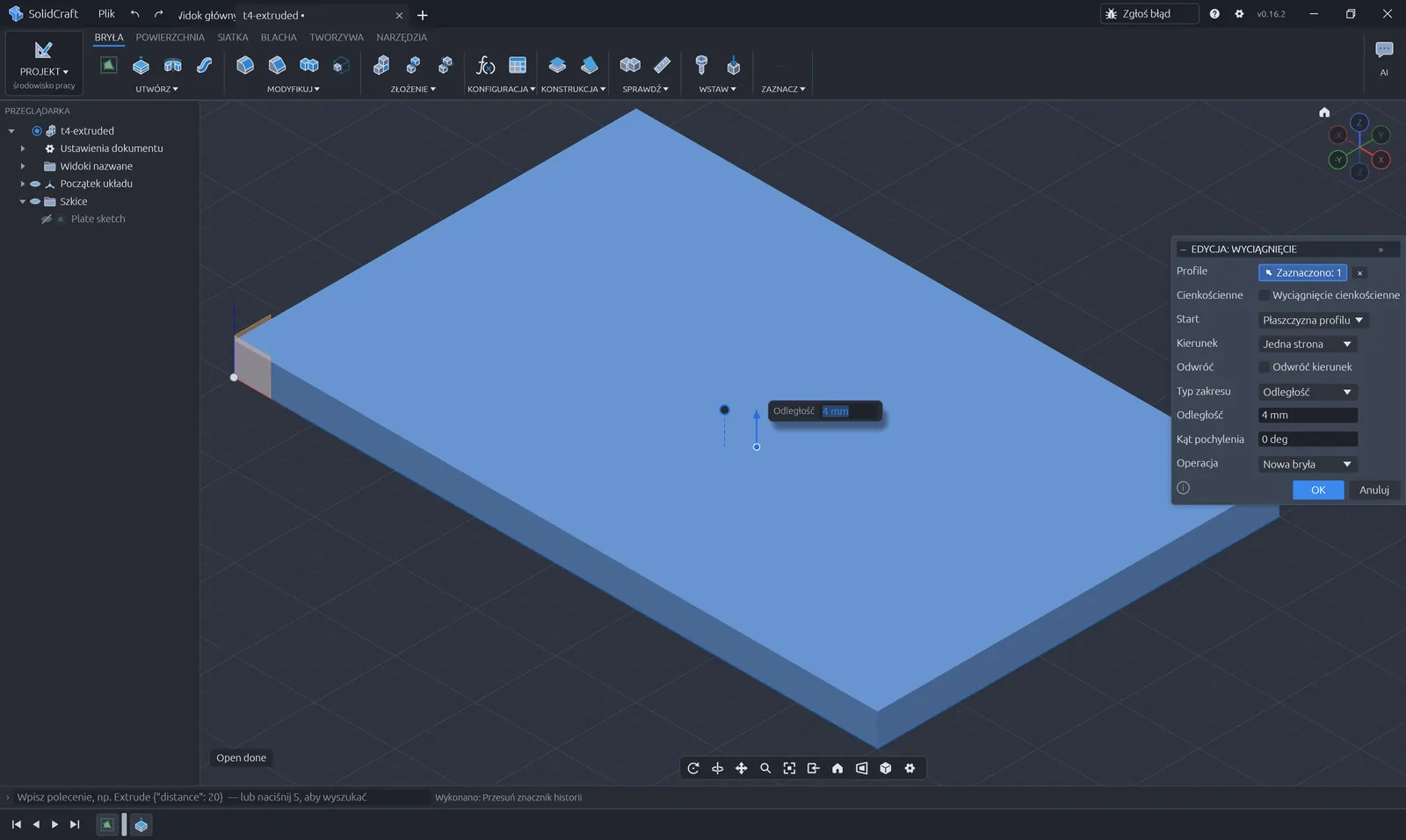

Kliknij Zakończ szkic. Naciśnij E (Wyciągnięcie), wybierz profil prostokąta i ustaw Odległość na 4 mm. Zatwierdź przyciskiem OK: na osi czasu pojawi się wyciągnięcie.
Naciśnij F (Zaokrąglenie), kliknij cztery krótkie pionowe krawędzie i ustaw Promień na 5 mm.
Naciśnij H (Otwór). Z umiejscowieniem Pojedynczy kliknij górną ścianę w miejscu, gdzie ma być otwór; w polu Średnica wpisz 3.4 mm, a w polu Głębokość 4 mm, aby otwór przechodził przez płytę. Jeśli otwory mają podążać za późniejszymi zmianami szkicu, umieść je zamiast tego na punktach szkicu z umiejscowieniem Wiele.

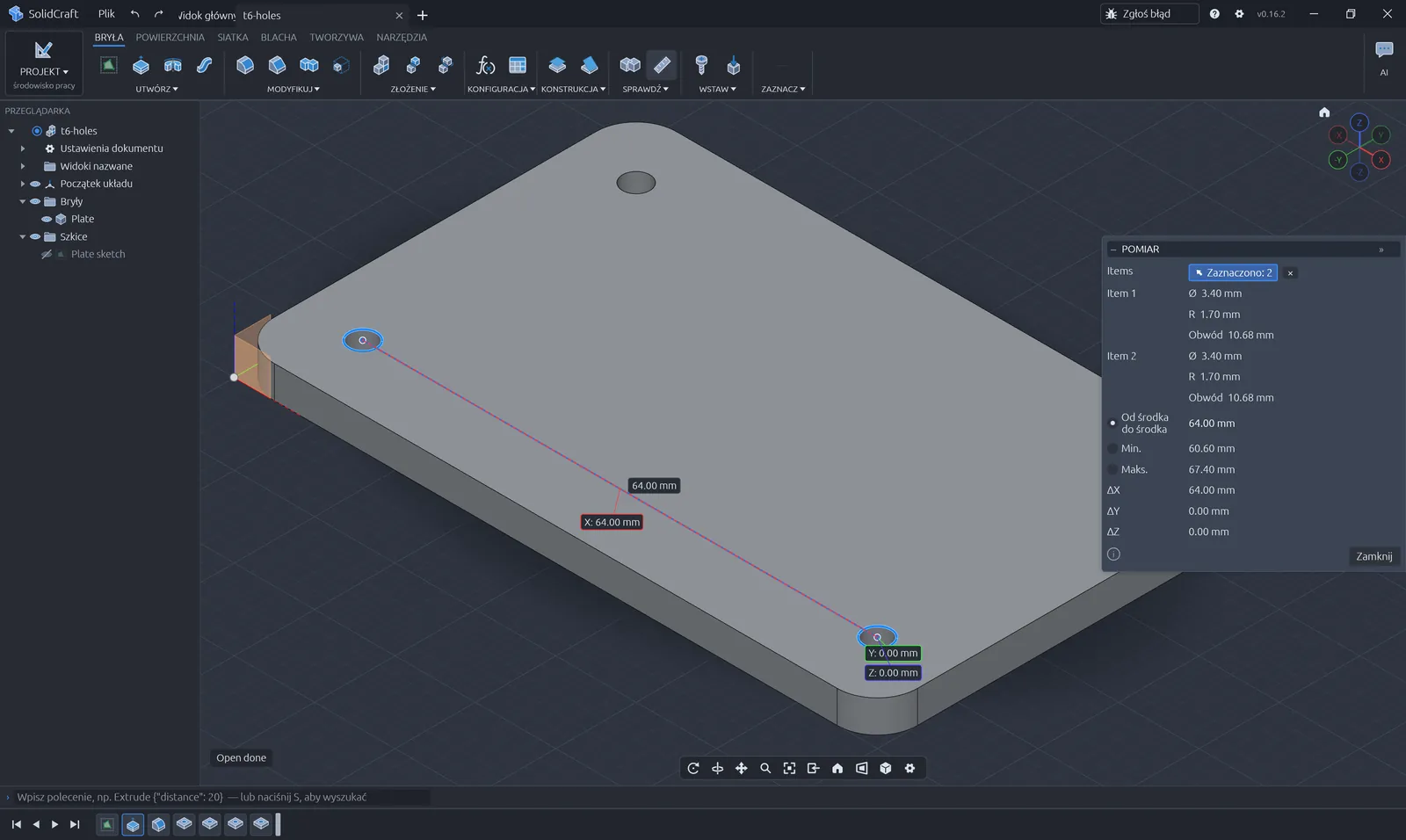

Naciśnij I (Pomiar) i kliknij krawędzie dwóch otworów, aby sprawdzić ich rozstaw. Oś czasu na dole pokazuje teraz wszystkie operacje po kolei.
Kliknij dwukrotnie szkic na osi czasu, zmień 80 na 100 i kliknij „Zakończ szkic”. Wszystko, co następuje po szkicu – wyciągnięcie, zaokrąglenia, otwory – przebuduje się. Dla wartości używanych wielokrotnie dodaj parametry użytkownika w Zmień parametry i wpisuj w wymiarach wyrażenia, np. width / 2.
Naciśnij Ctrl+S. W aplikacji webowej „Zapisz” przechowuje projekt w pamięci przeglądarki; kopię .solidcraft pobierzesz przez Plik › Otwórz → „Download open design”. Do innych programów CAD wyeksportuj STEP, a do druku użyj Zapisz jako siatkę (STL / 3MF) – zobacz proces druku 3D.
| Klawisz | Polecenie |
|---|---|
| L | Linia |
| R | Prostokąt przez 2 punkty |
| C | Okrąg ze środka i średnicy |
| D | Wymiar szkicu |
| X | Zwykła/konstrukcyjna |
| T | Przytnij |
| E | Wyciągnięcie |
| Q | Wciśnij/wyciągnij |
| F | Zaokrąglenie |
| H | Otwór |
| M | Przesuń/kopiuj |
| I | Pomiar |
| S | Wyszukiwanie poleceń |
| F6 | Dopasuj widok |
| Esc | Anuluj |
| Ctrl+Z / Ctrl+Y | Cofnij / Ponów |
Pełna lista: oficjalne skróty klawiszowe. Zgubiłeś się? Naciśnij S i wpisz nazwę polecenia.
Uruchom aplikację desktopową z opcją --sample albo otwórz aplikację webową z ?sample. Przejrzyj oś czasu i zmień jakiś parametr.
Uruchom oficjalny przykład bez interfejsu graficznego za pomocą CLI:
solidcraft-cli run examples/bracket.json --out bracket.step
solidcraft-cli eval examples/bracket.json
Źródło: examples/bracket.json · więcej w przykładach.
