Tutoriel SolidCraft : votre première pièce paramétrique

Environ 15 minutes · SolidCraft v0.16.2, application de bureau ou web · étapes et raccourcis vérifiés d’après les guides officiels sur les esquisses, les fonctions, les paramètres et les raccourcis.

Vous allez construire une plaque de fixation de 80 × 50 × 4 mm avec des coins arrondis et des trous, puis l’élargir à 100 mm en modifiant un seul nombre. C’est tout l’intérêt de la CAO paramétrique : l’historique (la chronologie) est rejoué avec la nouvelle valeur.

SolidCraft n’est pas encore installé ? Utilisez l’application web ou découvrez quel fichier télécharger. Pour passer l’interface en français : Préférences › Général › Langue (voir la FAQ). Les captures des étapes 1, 3, 4 et 7 montrent l’interface en français.

Construire la plaque en 9 étapes

  1. Ouvrir SolidCraft et créer une conception

    Ouvrez l’application de bureau ou l’application web. Sur l’écran d’accueil, choisissez Nouvelle conception (Ctrl+N). Les unités par défaut sont le millimètre et le degré ; l’axe Z pointe vers le haut.

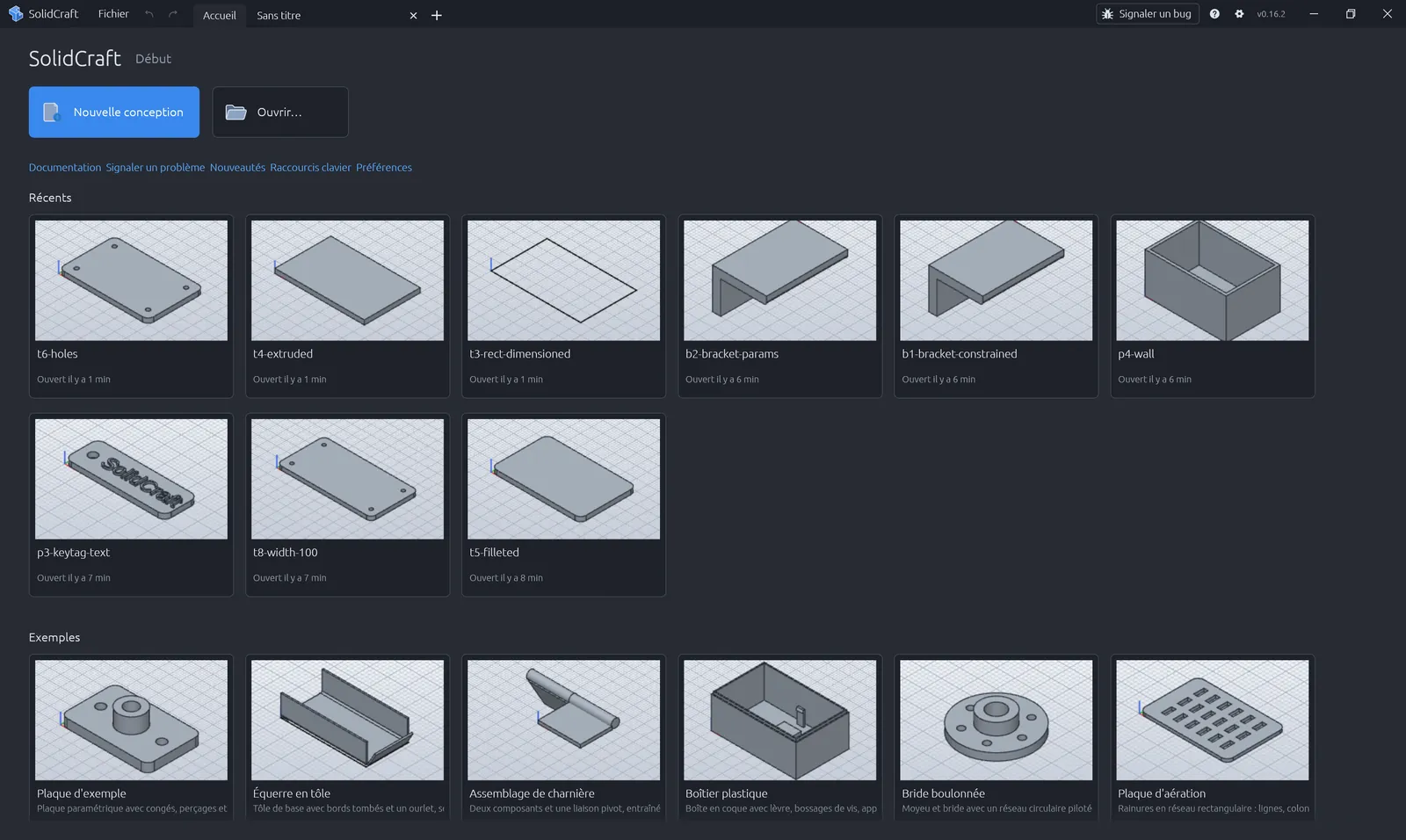

    Écran d’accueil de l’application de bureau SolidCraft (v0.16.2) en français : « Nouvelle conception », « Ouvrir… » et les exemples fournis.
  2. Créer une esquisse sur le plan XY

    Cliquez sur Créer une esquisse et choisissez le plan XY (ou clic droit sur un plan → « Créer une esquisse »). La vue s’oriente face au plan et les outils d’esquisse apparaissent.

    Nouvelle esquisse sur le plan XY, vue face au plan, palette d’esquisse à droite (capture de l’interface en anglais).
  3. Dessiner et coter un rectangle

    Appuyez sur R (Rectangle par 2 points) et cliquez sur deux coins. Appuyez sur D (Cote d’esquisse), cliquez sur le bord inférieur, tapez 80, Entrée ; cliquez sur un bord latéral, tapez 50, Entrée. Ajoutez une contrainte Coïncidence entre un coin et l’origine. La géométrie sous-contrainte est bleue ; une fois l’esquisse entièrement contrainte, elle devient sombre et l’état indique 0 degré de liberté.

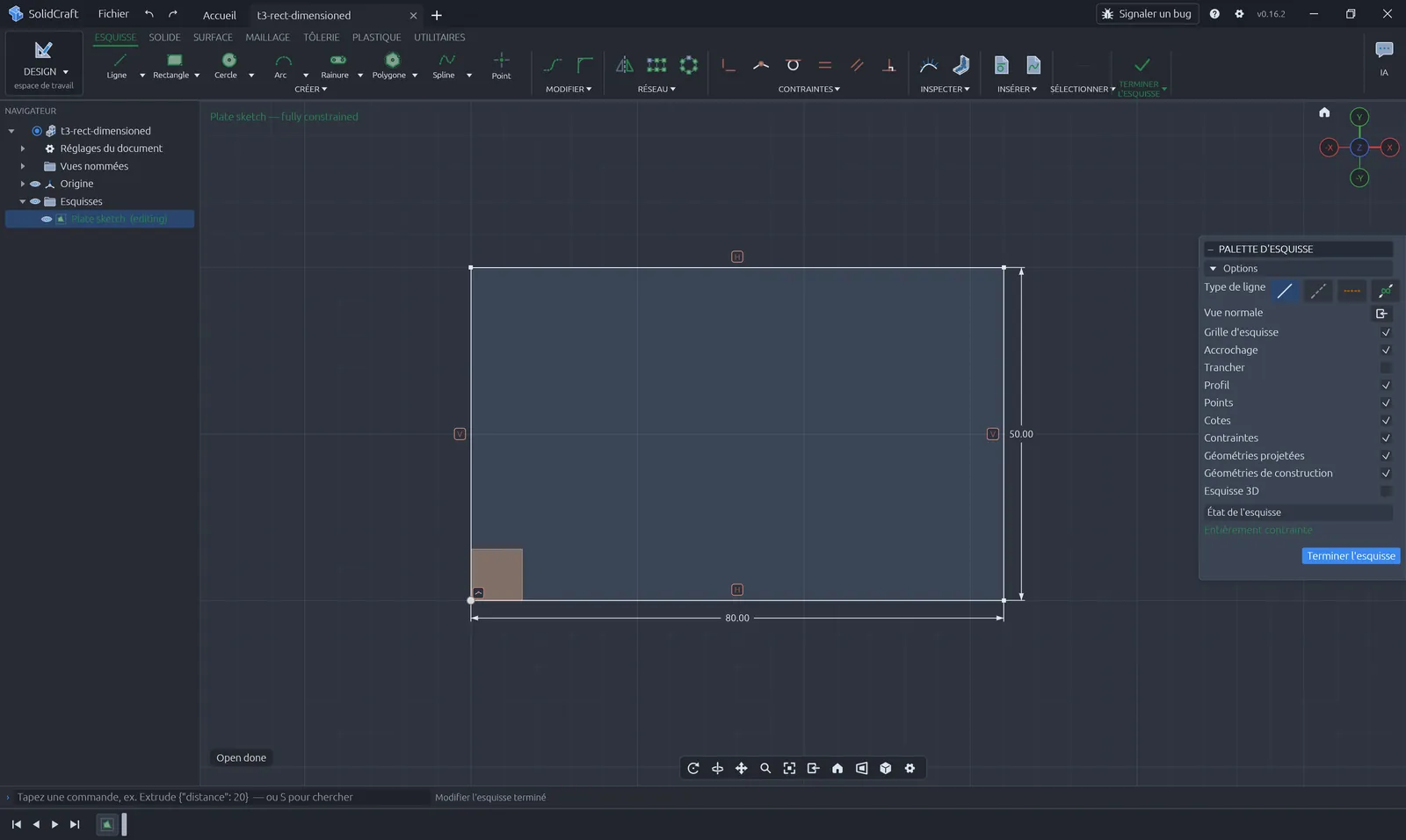

    Rectangle de 80 × 50 mm avec ses deux cotes ; la palette d’esquisse indique « Entièrement contrainte », 0 degré de liberté.
  4. Terminer l’esquisse et extruder

    Cliquez sur Terminer l’esquisse. Appuyez sur E (Extrusion), sélectionnez le profil du rectangle et réglez Distance sur 4 mm. Validez avec OK : l’extrusion apparaît dans la chronologie.

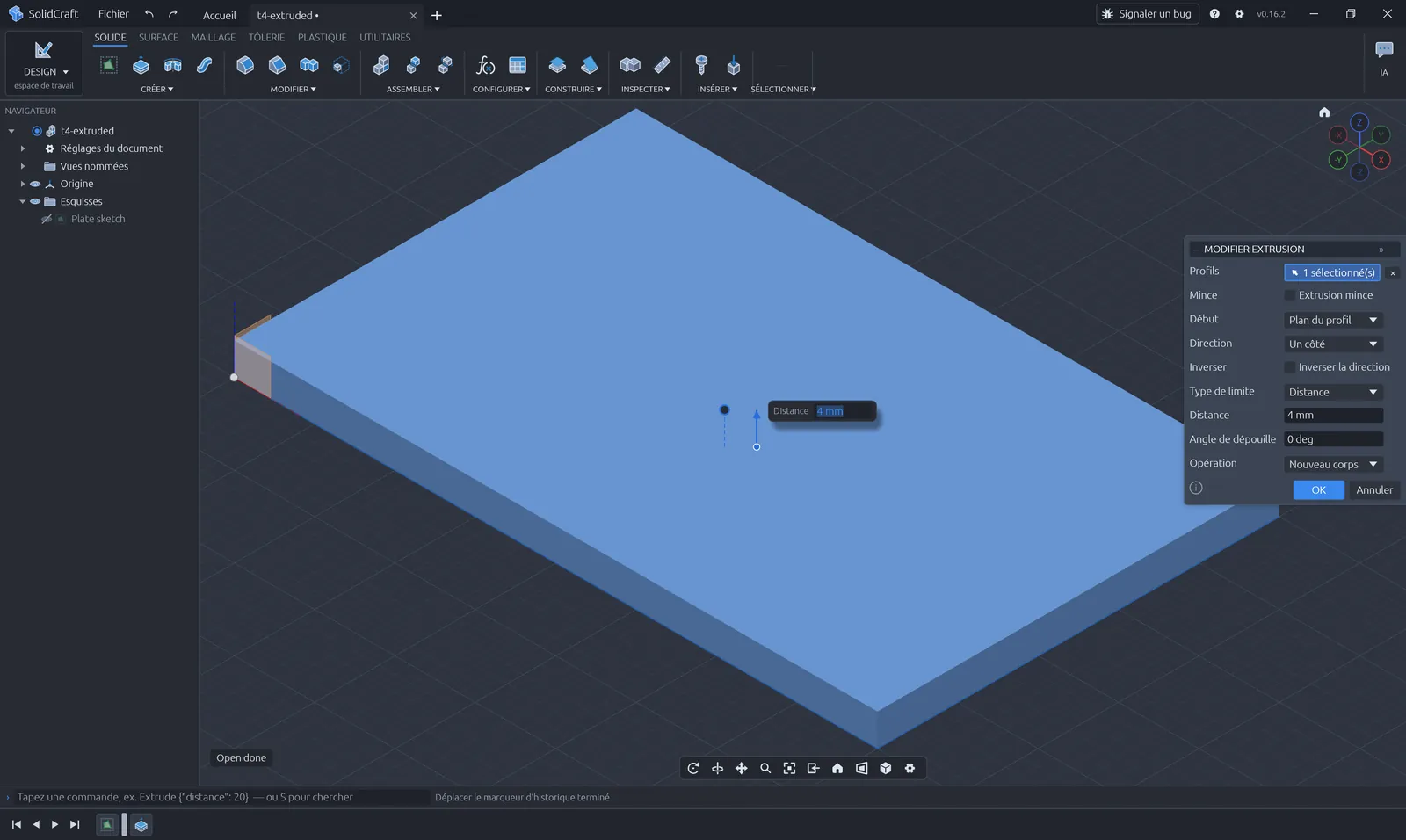

    Boîte de dialogue « Modifier extrusion » avec une distance de 4 mm et l’aperçu en direct.
  5. Arrondir les coins

    Appuyez sur F (Congé), cliquez sur les quatre courtes arêtes verticales et réglez Rayon sur 5 mm.

    Congé de rayon 5 mm sur les quatre arêtes verticales des coins (capture de l’interface en anglais).
  6. Ajouter les trous de fixation

    Appuyez sur H (Perçage). Avec le placement Unique, cliquez sur la face supérieure à l’endroit du trou ; réglez Diamètre sur 3.4 mm et Profondeur sur 4 mm pour qu’il traverse la plaque. Pour que les trous suivent les modifications ultérieures de l’esquisse, placez-les plutôt sur des points d’esquisse avec le placement Multiple.

    Boîte de dialogue « Perçage » : Ø 3,4 mm, profondeur 4 mm (traversant), placement « Unique » (capture de l’interface en anglais).
  7. Mesurer

    Appuyez sur I (Mesurer) et cliquez sur les bords de deux trous pour contrôler leur entraxe. La chronologie, en bas, liste désormais toutes les fonctions dans l’ordre.

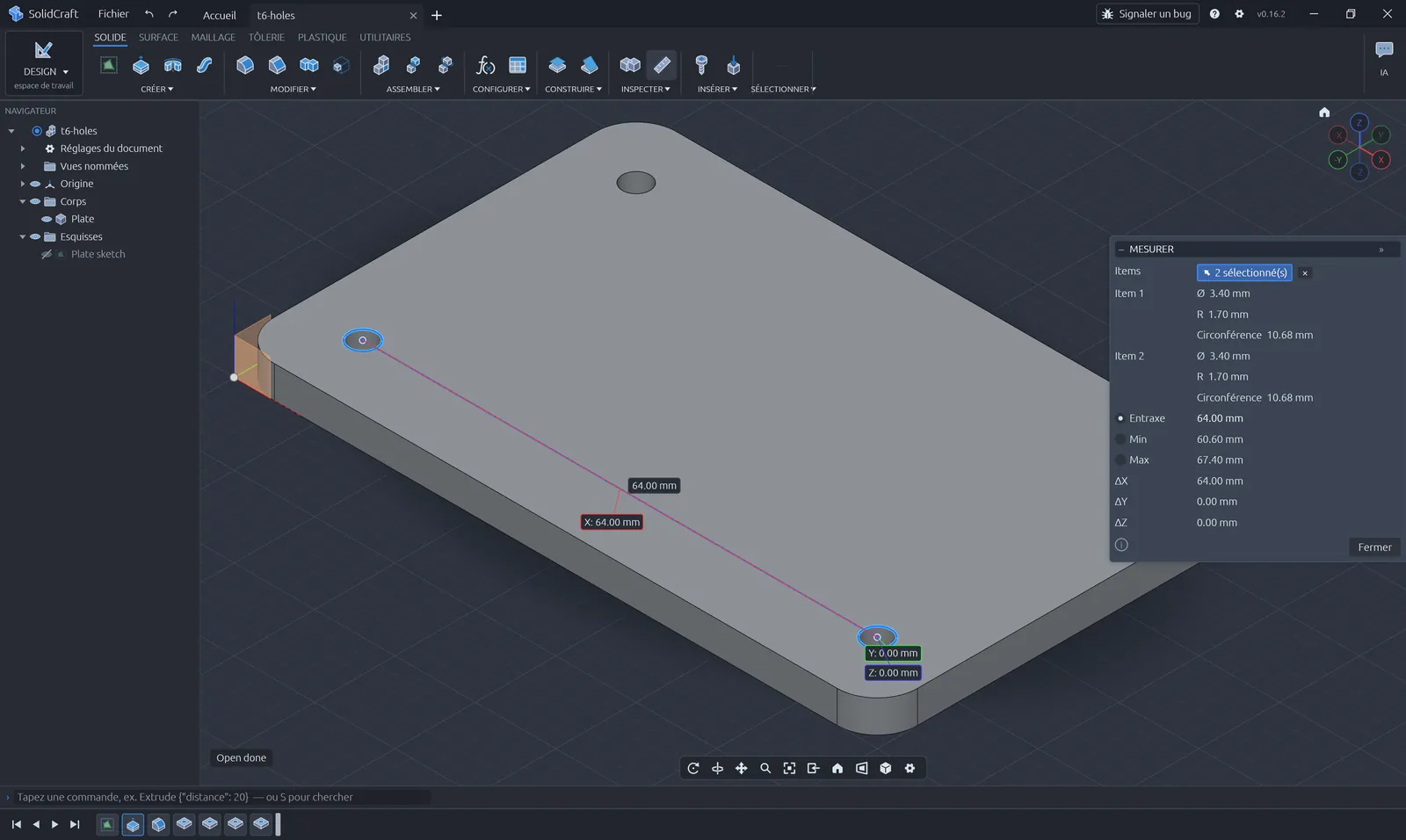

    « Mesurer » : « Entraxe » de 64,00 mm entre deux trous ; en bas, la chronologie liste toutes les fonctions.
  8. Modifier : la partie paramétrique

    Double-cliquez sur l’esquisse dans la chronologie, remplacez 80 par 100, puis « Terminer l’esquisse ». Tout ce qui suit – extrusion, congés, perçages – est reconstruit. Pour les valeurs que vous réutilisez, ajoutez des paramètres utilisateur dans Modifier les paramètres et saisissez des expressions comme width / 2 directement dans les cotes.

    Après le passage de 80 à 100, la plaque s’est reconstruite avec 100 mm de large. Dans ce fichier, les positions des trous sont des expressions (d1 − 8 mm) : les trous se sont donc déplacés avec le bord.
  9. Enregistrer et exporter

    Appuyez sur Ctrl+S. Dans l’application web, « Enregistrer » conserve la conception dans le stockage du navigateur ; passez par Fichier › Ouvrir → « Download open design » pour obtenir une copie .solidcraft. Exportez en STEP (« Export STEP… ») pour les autres logiciels de CAO, ou utilisez Enregistrer comme maillage (STL / 3MF) pour l’impression – voir le workflow d’impression 3D.

    Menu Fichier : Enregistrer, Enregistrer sous…, Enregistrer comme maillage… ainsi que les entrées d’export STEP, DXF, OBJ et URDF (capture de l’interface en anglais).

Raccourcis utilisés ici

ToucheCommande
LLigne
RRectangle par 2 points
CCercle par centre et diamètre
DCote d’esquisse
XConstruction
TAjuster
EExtrusion
QAppuyer/Tirer
FCongé
HPerçage
MDéplacer/Copier
IMesurer
SRecherche de commandes
F6Cadrer la vue
EscAnnuler la commande
Ctrl+Z / Ctrl+YAnnuler / Rétablir

Liste complète : raccourcis officiels. Perdu ? Appuyez sur S et tapez le nom de la commande.

Autres façons de commencer

A · Pièce d’exemple

Lancez l’application de bureau avec --sample, ou ouvrez l’application web avec ?sample. Explorez la chronologie et modifiez un paramètre.

B · Script de l’équerre

Exécutez l’exemple officiel sans interface graphique, avec la CLI :

solidcraft-cli run examples/bracket.json --out bracket.step
solidcraft-cli eval examples/bracket.json

Source : examples/bracket.json · d’autres dans les exemples.
