Sie konstruieren eine Montageplatte mit 80 × 50 × 4 mm, abgerundeten Ecken und Bohrungen und verbreitern sie anschließend auf 100 mm, indem Sie eine einzige Zahl ändern. Genau darum geht es bei parametrischem CAD: Der Verlauf (die Zeitleiste) wird mit dem neuen Wert erneut abgespielt.

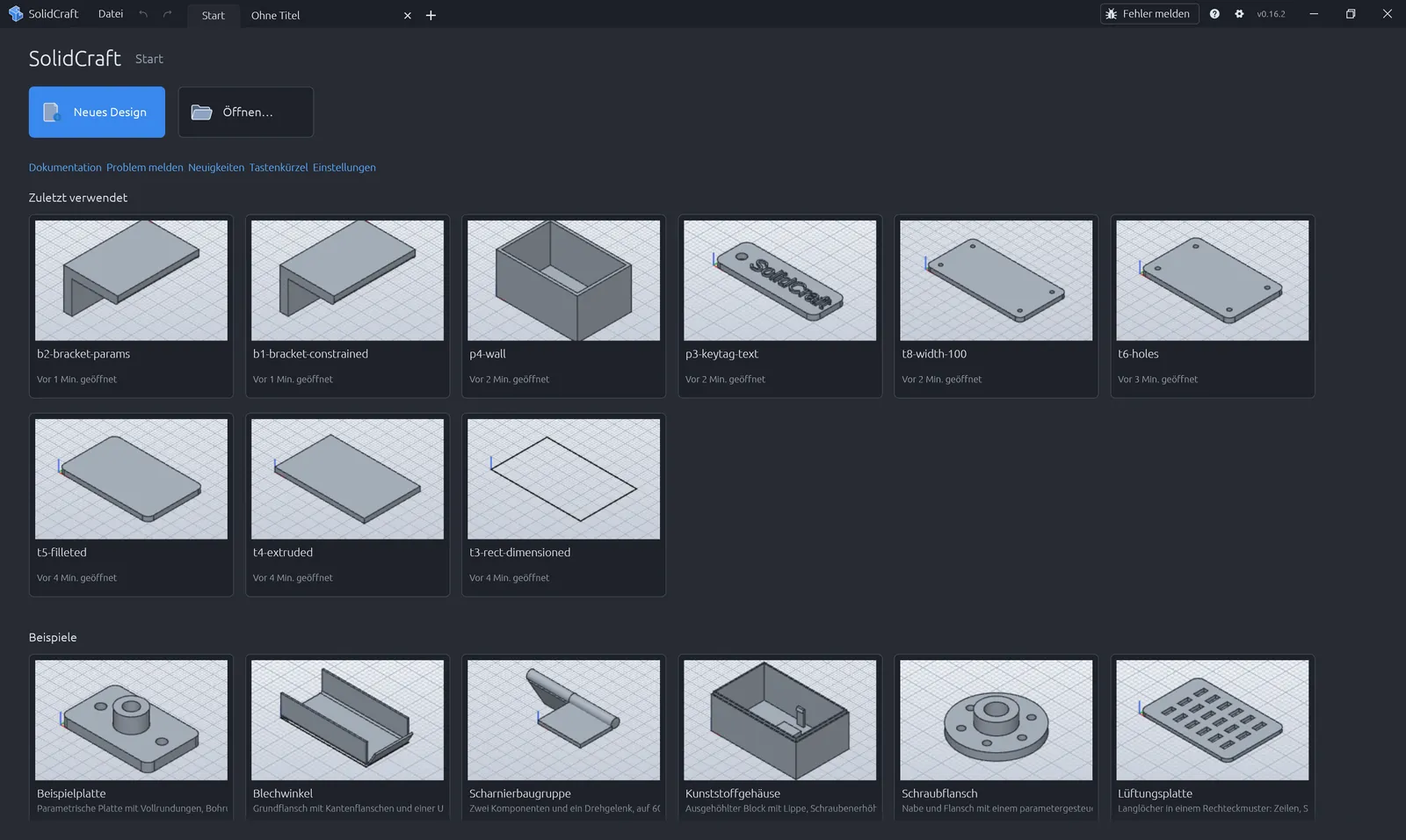

Öffnen Sie die Desktop-App oder die Web-App. Wählen Sie auf der Startseite Neues Design (Strg+N). Standardeinheiten sind Millimeter und Grad; Z zeigt nach oben.
Klicken Sie auf Skizze erstellen und wählen Sie die XY-Ebene (oder Rechtsklick auf eine Ebene → „Skizze erstellen“). Die Ansicht dreht sich senkrecht auf die Ebene, und die Skizzenwerkzeuge erscheinen.

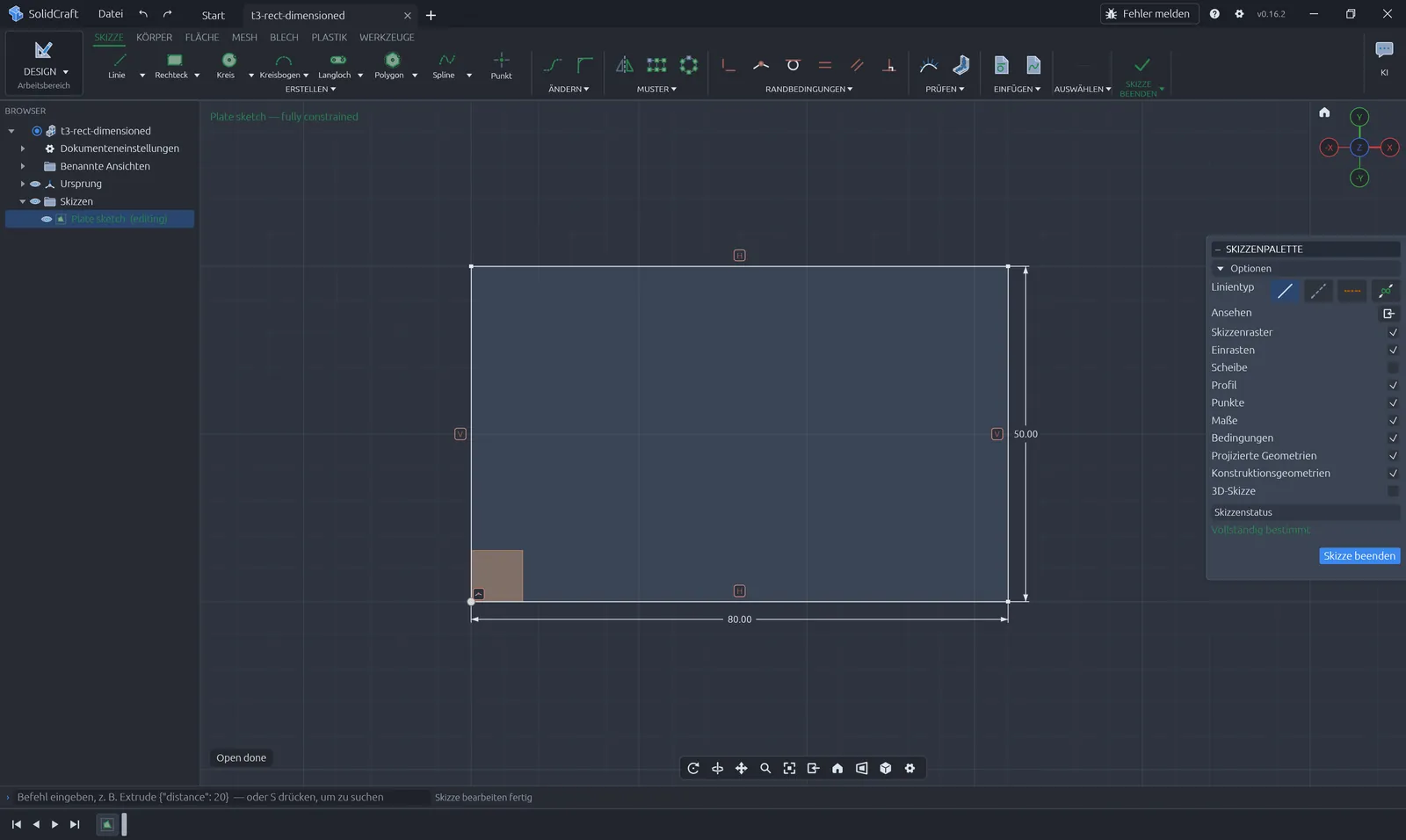

Drücken Sie R (2-Punkt-Rechteck) und klicken Sie zwei Ecken an. Mit D (Skizzenmaß) die untere Kante anklicken, 80 eingeben, Enter; dann eine Seitenkante anklicken, 50 eingeben, Enter. Setzen Sie eine Bedingung Koinzident zwischen einer Ecke und dem Ursprung. Unterbestimmte Geometrie ist blau; ist die Skizze vollständig bestimmt, wird sie dunkel, und die Statusanzeige meldet 0 Freiheitsgrade.

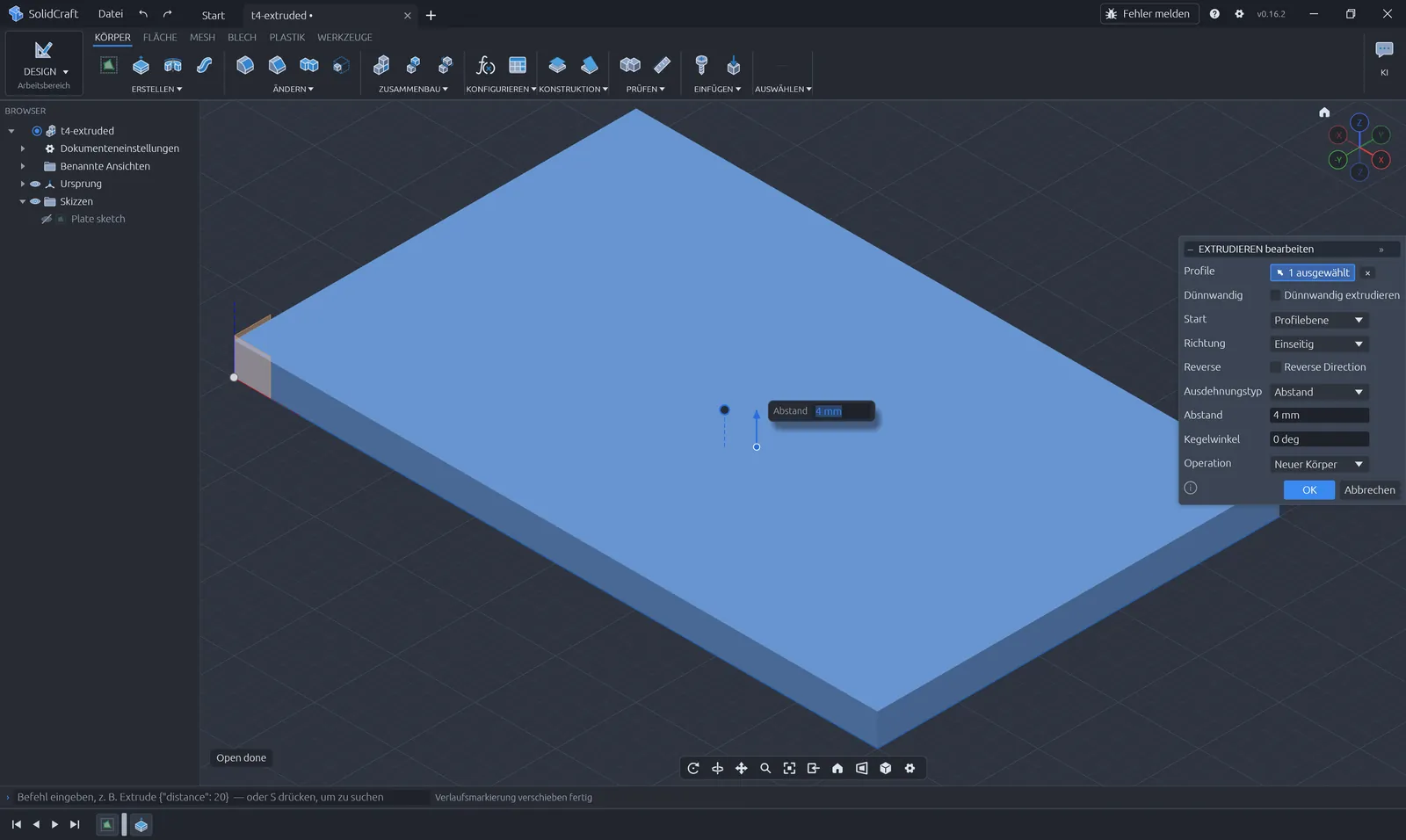

Klicken Sie auf Skizze beenden. Drücken Sie E (Extrudieren), wählen Sie das Rechteckprofil und setzen Sie Abstand auf 4 mm. Bestätigen Sie mit OK: In der Zeitleiste erscheint die Extrusion.
Drücken Sie F (Vollrundung), klicken Sie die vier kurzen senkrechten Kanten an und setzen Sie Radius auf 5 mm.
Drücken Sie H (Bohrung). Klicken Sie mit der Platzierung Einzel auf die Oberseite, wo die Bohrung hin soll; setzen Sie Durchmesser 3.4 mm und Tiefe 4 mm, damit sie durch die Platte geht. Sollen Bohrungen späteren Skizzenänderungen folgen, setzen Sie sie stattdessen mit der Platzierung Mehrfach auf Skizzenpunkte.

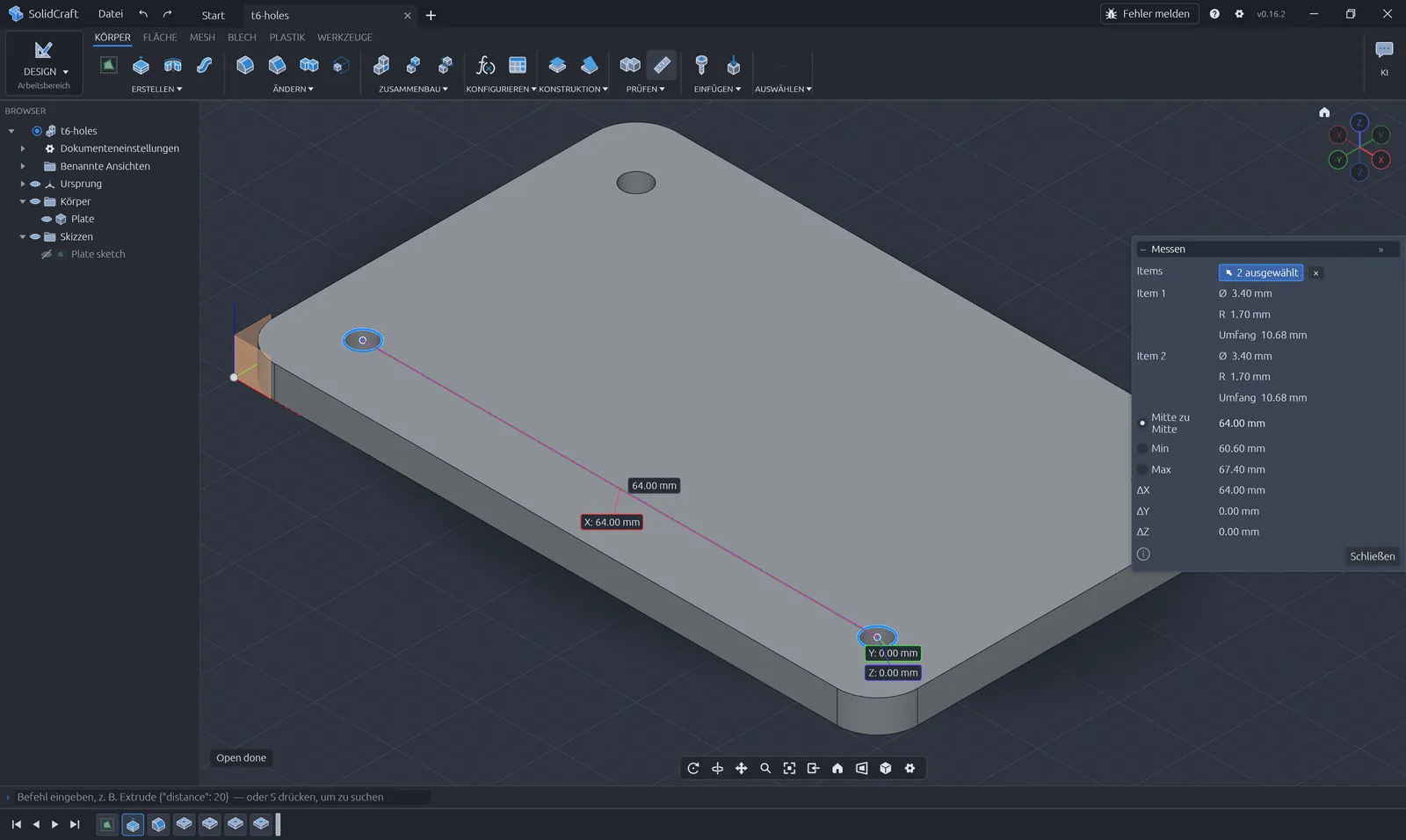

Drücken Sie I (Messen) und klicken Sie zwei Bohrungskanten an, um den Abstand zu prüfen. Die Zeitleiste unten listet jetzt alle Features in ihrer Reihenfolge.
Doppelklicken Sie in der Zeitleiste auf die Skizze, ändern Sie 80 in 100 und klicken Sie auf „Skizze beenden“. Alles danach – Extrusion, Rundungen, Bohrungen – wird neu aufgebaut. Für Werte, die Sie mehrfach brauchen, legen Sie unter Parameter ändern Benutzerparameter an und tippen Ausdrücke wie width / 2 direkt in Maße.
Drücken Sie Strg+S. In der Web-App legt „Speichern“ die Konstruktion im Browserspeicher ab; über Datei › Öffnen → „Download open design“ erhalten Sie eine .solidcraft-Kopie. Für andere CAD-Programme exportieren Sie STEP („Export STEP…“), für den Druck nutzen Sie Als Netz speichern (STL / 3MF) – siehe den 3D-Druck-Workflow.
| Taste | Befehl |
|---|---|
| L | Linie |
| R | 2-Punkt-Rechteck |
| C | Kreis aus Mittelpunkt und Durchmesser |
| D | Skizzenmaß |
| X | Normal/Konstruktion |
| T | Kürzen |
| E | Extrudieren |
| Q | Drücken/Ziehen |
| F | Vollrundung |
| H | Bohrung |
| M | Verschieben/Kopieren |
| I | Messen |
| S | Befehlssuche („Command search“) |
| F6 | Einpassen |
| Esc | Abbrechen |
| Strg+Z / Strg+Y | Rückgängig / Wiederholen |
Vollständige Liste: offizielle Tastenkürzel. Nicht weitergekommen? S drücken und den Befehlsnamen eintippen.
Starten Sie die Desktop-App mit --sample oder öffnen Sie die Web-App mit ?sample. Sehen Sie sich die Zeitleiste an und ändern Sie einen Parameter.
Das offizielle Beispiel ohne Oberfläche über die CLI ausführen:
solidcraft-cli run examples/bracket.json --out bracket.step
solidcraft-cli eval examples/bracket.json
Quelle: examples/bracket.json · mehr unter Beispiele.
