Você vai modelar uma placa de fixação de 80 × 50 × 4 mm com cantos arredondados e furos e, depois, alargá-la para 100 mm mudando um único número. Esse último passo é a essência do CAD paramétrico: o histórico (a linha do tempo) é refeito com o novo valor.

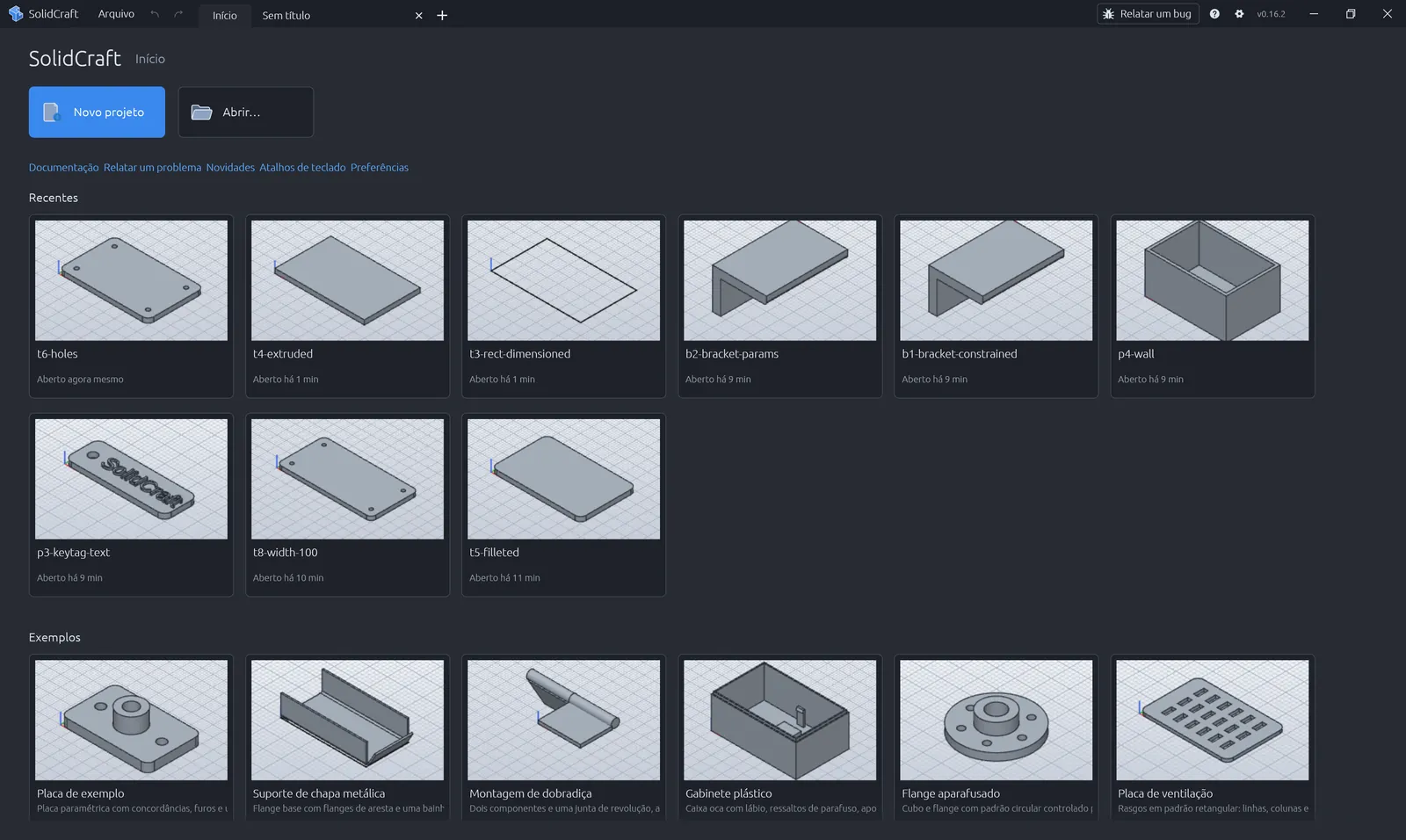

Abra o aplicativo desktop ou o aplicativo web. Na tela inicial, escolha Novo projeto (Ctrl+N). As unidades padrão são milímetros e graus; o eixo Z aponta para cima.
Clique em Criar esboço e escolha o plano XY (ou clique com o botão direito em um plano → “Criar esboço”). A vista gira para ficar de frente para o plano e as ferramentas de esboço aparecem.

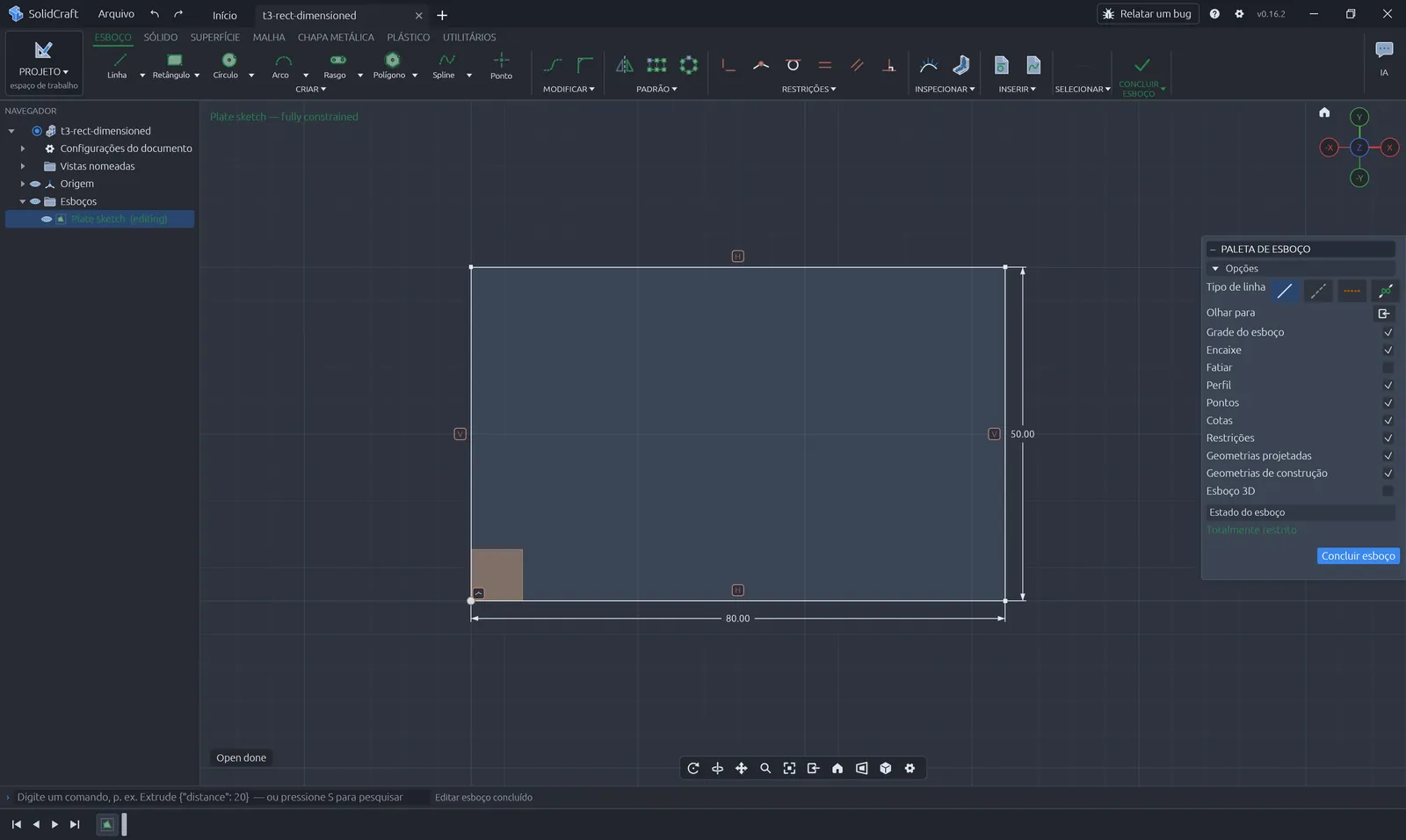

Pressione R (Retângulo por 2 pontos) e clique em dois cantos. Pressione D (Cota do esboço), clique na aresta inferior, digite 80 e Enter; clique em uma aresta lateral, digite 50 e Enter. Adicione uma restrição Coincidente entre um canto e a origem. A geometria subrestrita fica azul; quando o esboço está totalmente restrito, ela escurece e o status mostra 0 graus de liberdade.

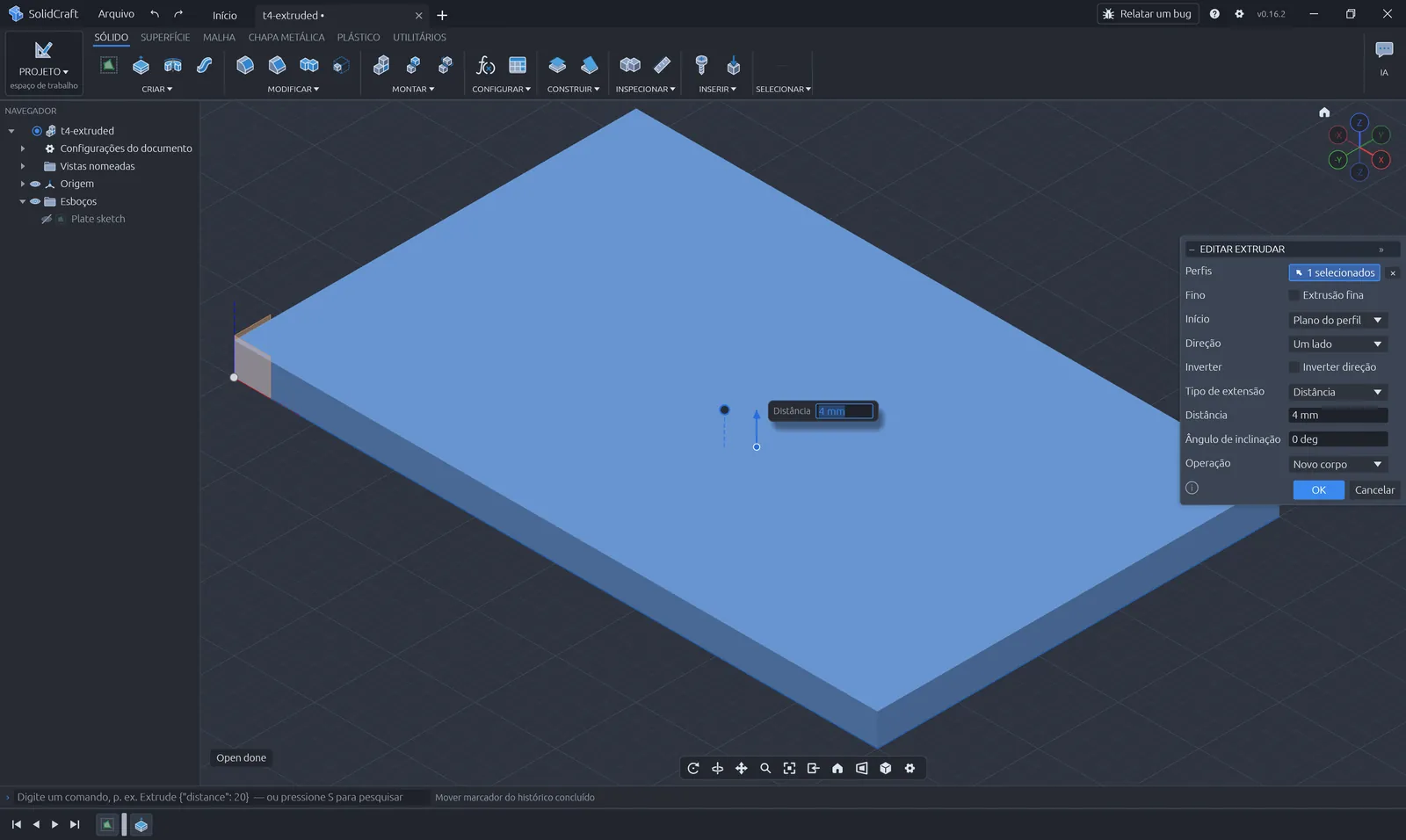

Clique em Concluir esboço. Pressione E (Extrudar), selecione o perfil do retângulo e defina Distância como 4 mm. Confirme com OK: a extrusão aparece na linha do tempo.
Pressione F (Concordância), clique nas quatro arestas verticais curtas e defina Raio como 5 mm.
Pressione H (Furo). Com o posicionamento Único, clique na face superior onde o furo deve ficar; defina Diâmetro como 3.4 mm e Profundidade como 4 mm para que ele atravesse a placa. Para que os furos acompanhem edições futuras do esboço, posicione-os em pontos do esboço com o posicionamento Múltiplo.

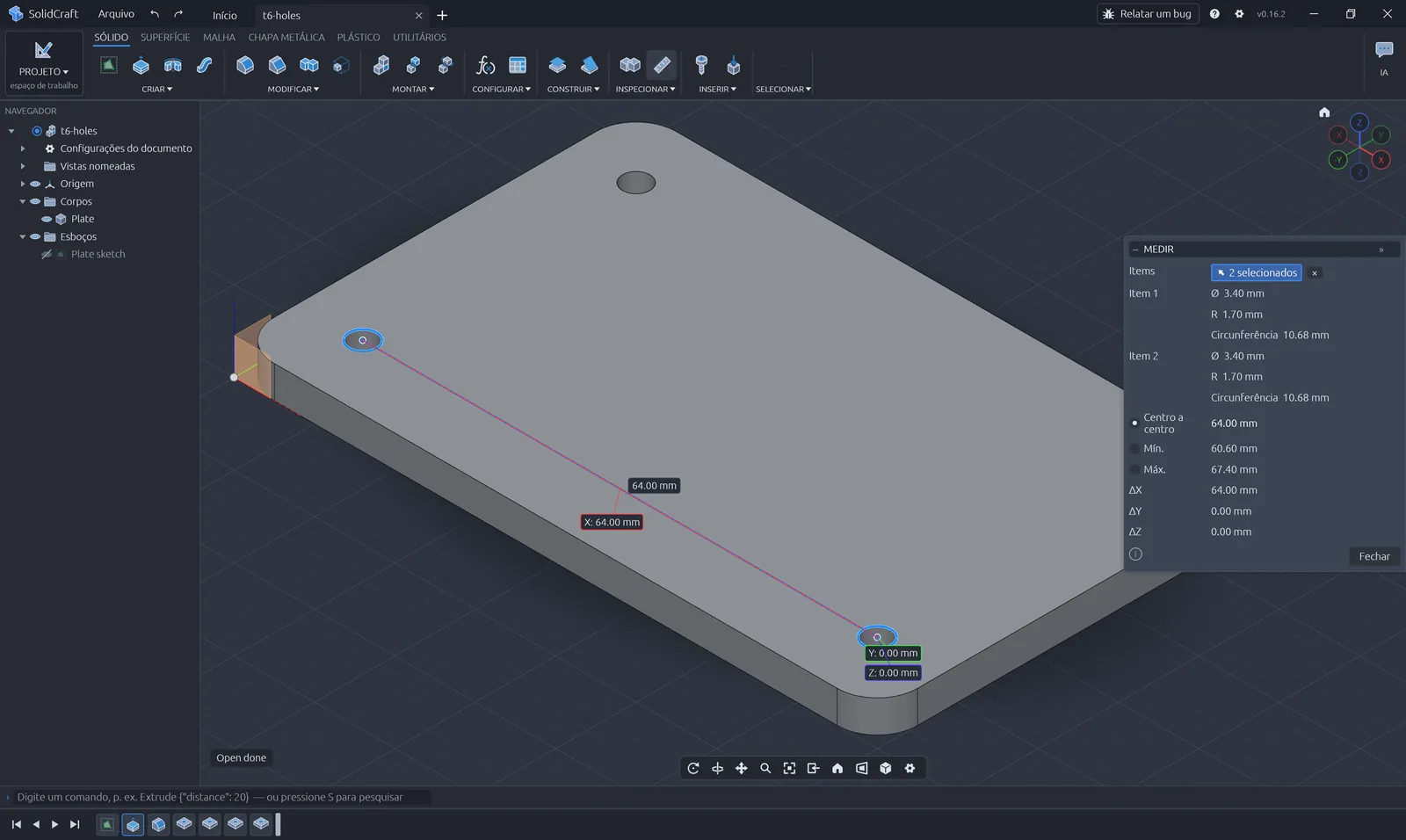

Pressione I (Medir) e clique nas bordas de dois furos para conferir o espaçamento entre eles. A linha do tempo, na parte de baixo, agora lista todos os recursos em ordem.
Dê um duplo clique no esboço na linha do tempo, mude 80 para 100 e clique em “Concluir esboço”. Tudo o que vem depois — extrusão, concordâncias, furos — é reconstruído. Para valores que você reutiliza, crie parâmetros de usuário em Alterar parâmetros e digite expressões como width / 2 nas cotas.
Pressione Ctrl+S. No aplicativo web, “Salvar” guarda o projeto no armazenamento do navegador; use Arquivo › Abrir → “Download open design” para obter uma cópia .solidcraft. Exporte STEP para outros programas de CAD ou use Salvar como malha (STL / 3MF) para imprimir — veja o fluxo para impressão 3D.
| Tecla | Comando |
|---|---|
| L | Linha |
| R | Retângulo por 2 pontos |
| C | Círculo por centro e diâmetro |
| D | Cota do esboço |
| X | Normal/Construção |
| T | Aparar |
| E | Extrudar |
| Q | Empurrar/Puxar |
| F | Concordância |
| H | Furo |
| M | Mover/Copiar |
| I | Medir |
| S | Pesquisar comandos |
| F6 | Ajustar à vista |
| Esc | Cancelar |
| Ctrl+Z / Ctrl+Y | Desfazer / Refazer |
Lista completa: atalhos oficiais. Perdido? Pressione S e digite o nome do comando.
Abra o aplicativo desktop com --sample ou o aplicativo web com ?sample. Explore a linha do tempo e altere um parâmetro.
Rode o exemplo oficial sem interface gráfica pela CLI:
solidcraft-cli run examples/bracket.json --out bracket.step
solidcraft-cli eval examples/bracket.json
Fonte: examples/bracket.json · mais em exemplos.
