Modellerai una piastra di fissaggio da 80 × 50 × 4 mm con angoli arrotondati e fori, poi la allargherai a 100 mm cambiando un solo numero. Quest'ultimo passaggio è il senso del CAD parametrico: la cronologia (la sequenza temporale) viene rieseguita con il nuovo valore.

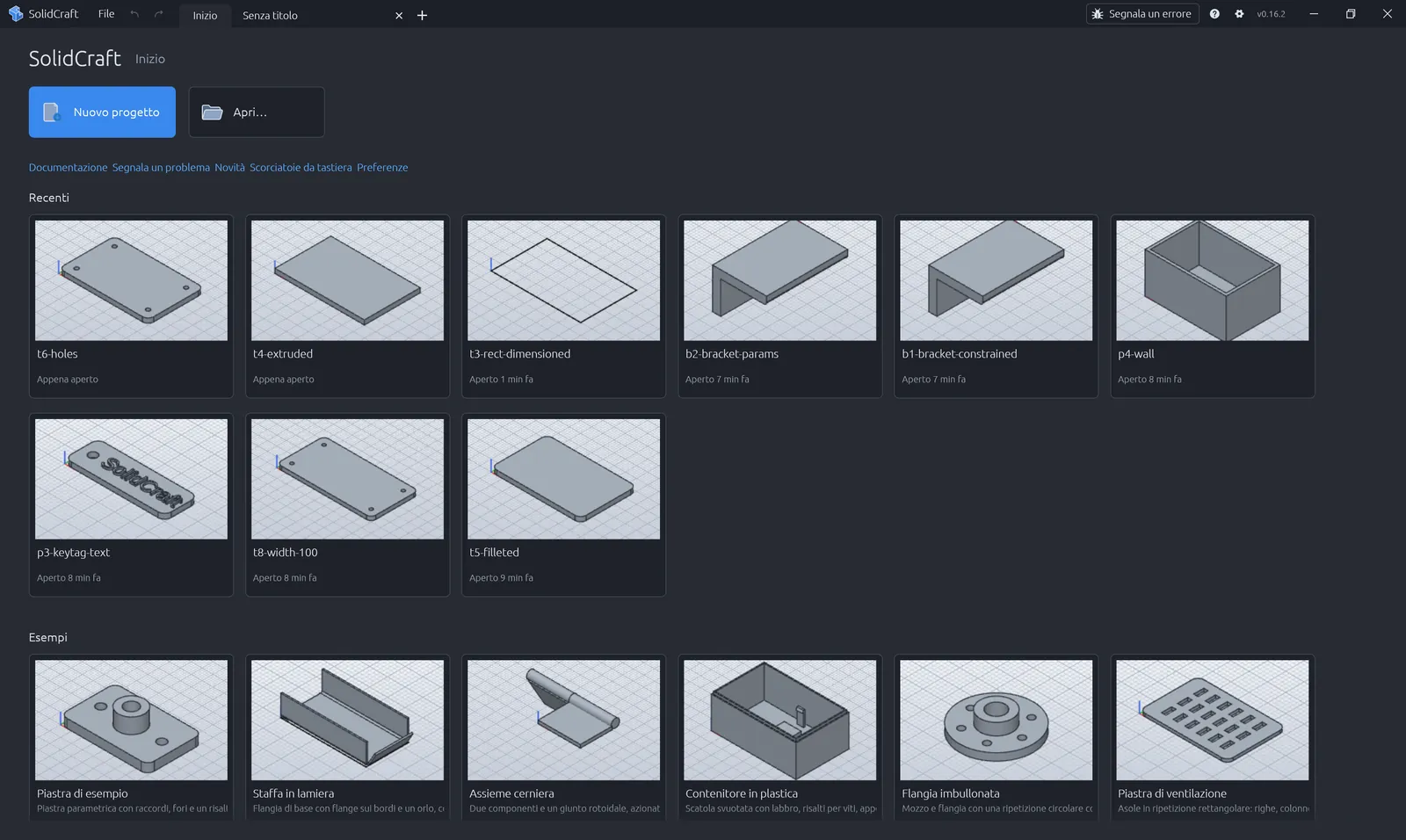

Apri l'app desktop o la web app. Nella schermata iniziale scegli Nuovo progetto (Ctrl+N). Le unità predefinite sono millimetri e gradi; l'asse Z punta verso l'alto.
Fai clic su Crea schizzo e scegli il piano XY (oppure clic destro su un piano → “Crea schizzo”). La vista si orienta frontalmente sul piano e compaiono gli strumenti di schizzo.

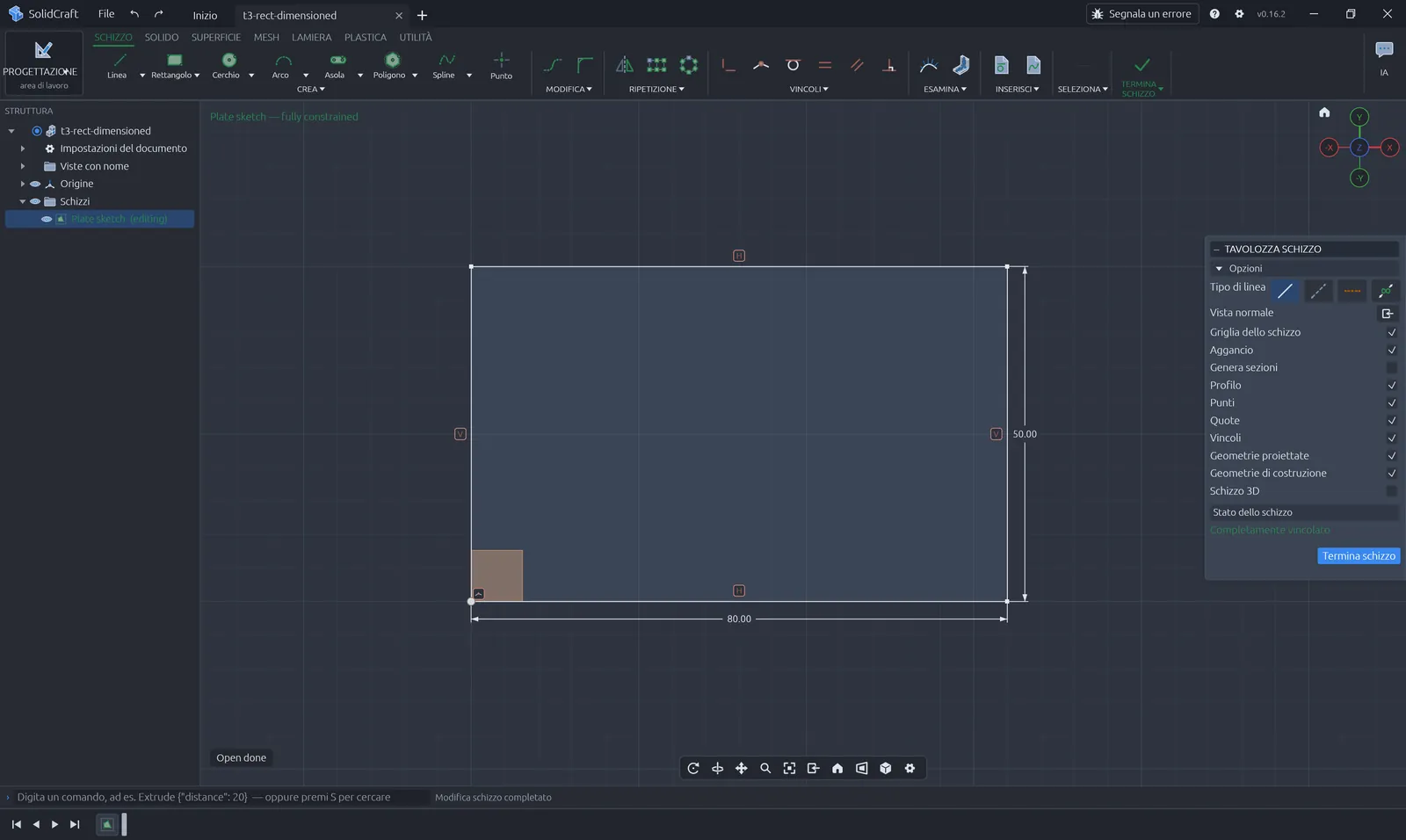

Premi R (Rettangolo per 2 punti) e fai clic su due angoli opposti. Premi D (Quota dello schizzo), fai clic sul lato inferiore, digita 80 e premi Invio; poi fai clic su un lato verticale, digita 50 e premi Invio. Aggiungi un vincolo Coincidente tra un angolo e l'origine. La geometria non completamente vincolata è blu; quando lo schizzo è completamente vincolato diventa scura e lo stato indica 0 gradi di libertà.

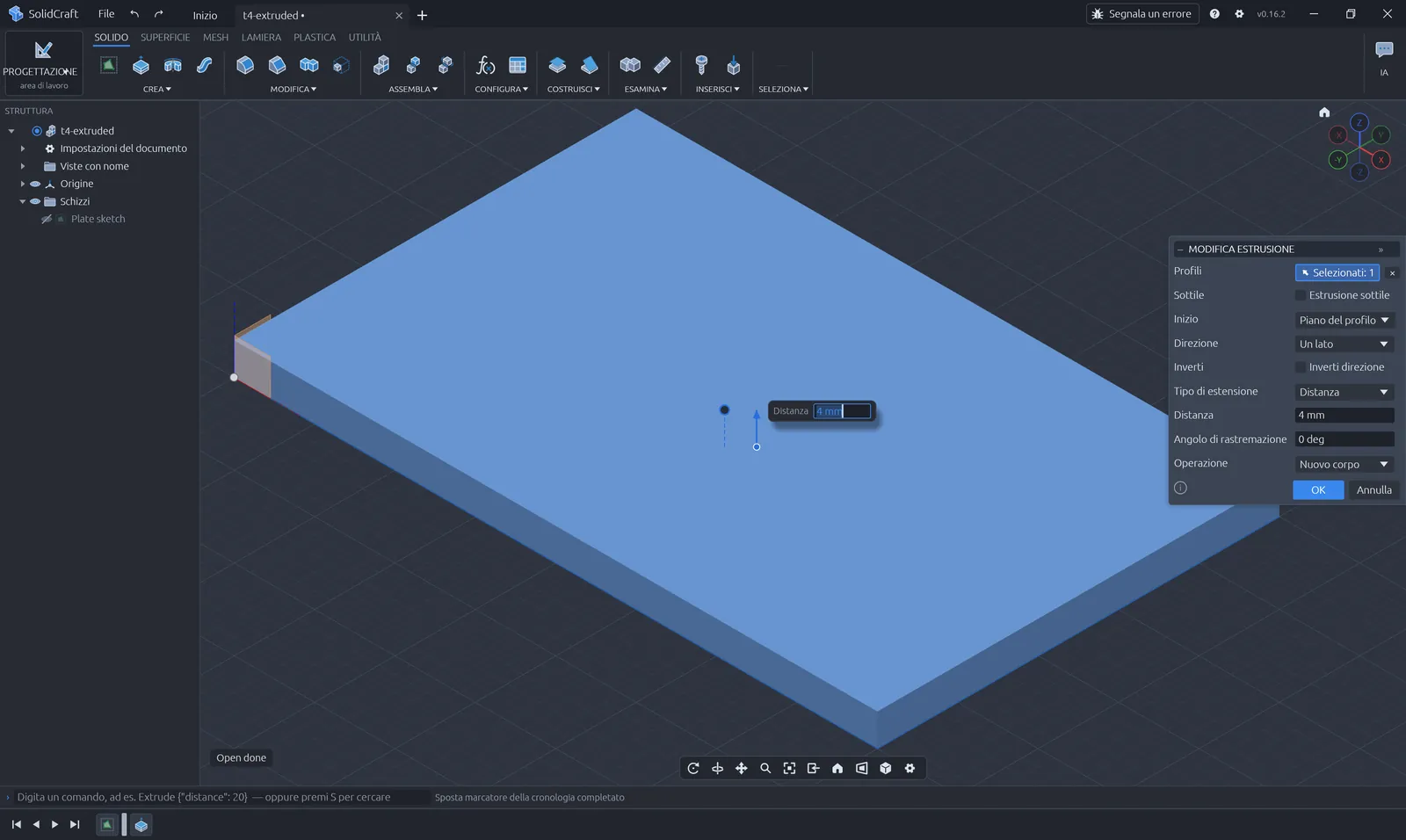

Fai clic su Termina schizzo. Premi E (Estrusione), seleziona il profilo del rettangolo e imposta Distanza a 4 mm. Conferma con OK: l'estrusione compare nella sequenza temporale.
Premi F (Raccordo), fai clic sui quattro spigoli verticali corti e imposta Raggio a 5 mm.
Premi H (Foro). Con il posizionamento Singolo, fai clic sulla faccia superiore nel punto in cui vuoi il foro; imposta Diametro a 3.4 mm e Profondità a 4 mm, così il foro attraversa la piastra. Se vuoi che i fori seguano le future modifiche allo schizzo, posizionali invece sui punti dello schizzo con il posizionamento Multiplo.

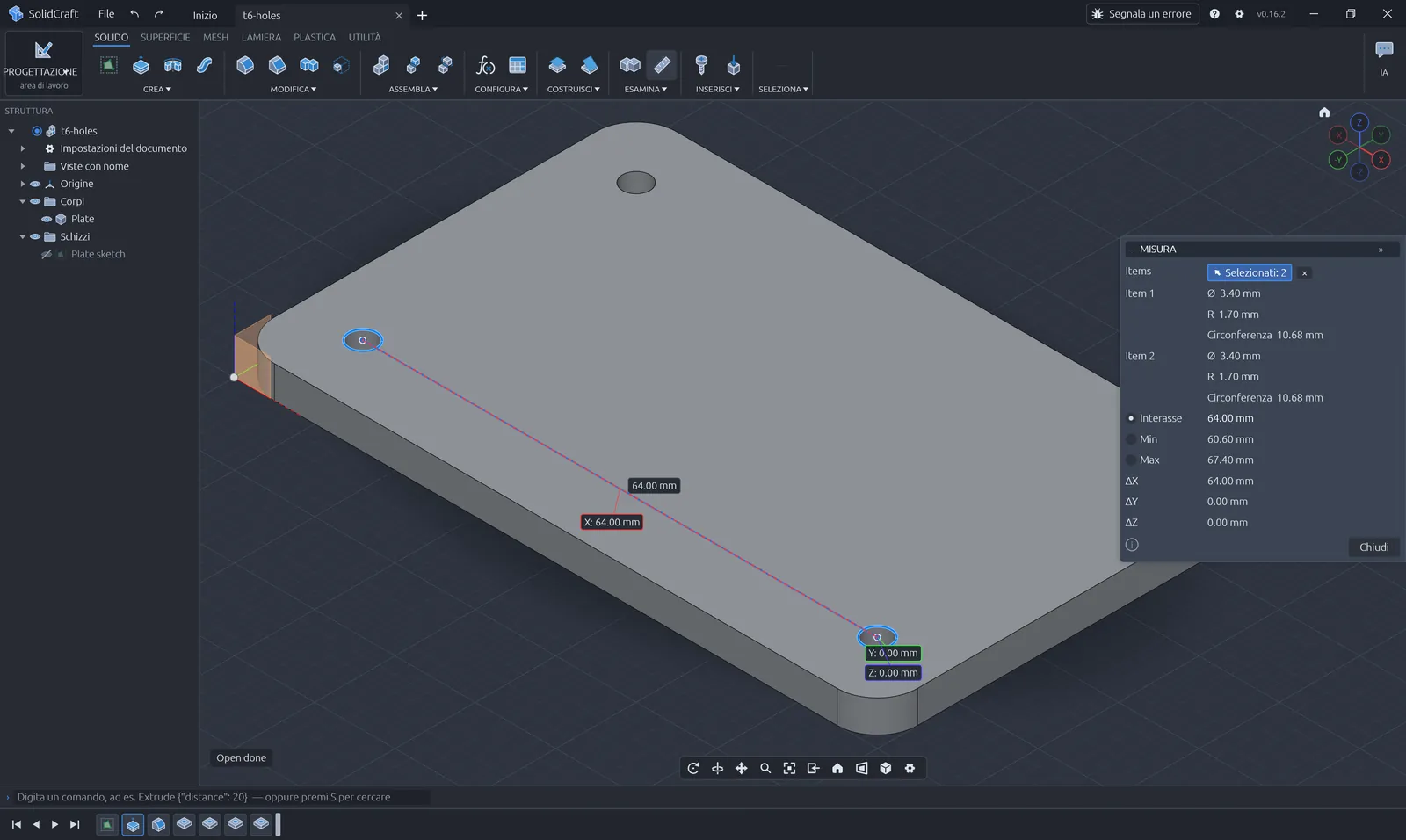

Premi I (Misura) e fai clic sui bordi di due fori per controllarne l'interasse. La sequenza temporale in basso ora elenca tutte le feature nell'ordine in cui sono state create.
Fai doppio clic sullo schizzo nella sequenza temporale, cambia 80 in 100 e fai clic su “Termina schizzo”. Tutto ciò che viene dopo (estrusione, raccordi, fori) si rigenera. Per i valori che usi più volte, crea dei parametri utente in Modifica parametri e scrivi direttamente nelle quote espressioni come width / 2.
Premi Ctrl+S. Nella web app “Salva” conserva il progetto nello spazio di archiviazione del browser; con File › Apri → “Download open design” ottieni una copia .solidcraft. Per gli altri programmi CAD esporta in STEP (“Export STEP…”), per la stampa usa Salva come mesh (STL / 3MF): vedi il flusso di lavoro per la stampa 3D.
| Tasto | Comando |
|---|---|
| L | Linea |
| R | Rettangolo per 2 punti |
| C | Cerchio per centro e diametro |
| D | Quota dello schizzo |
| X | Normale/Costruzione |
| T | Ritaglia |
| E | Estrusione |
| Q | Premi/Trascina |
| F | Raccordo |
| H | Foro |
| M | Sposta/Copia |
| I | Misura |
| S | Ricerca dei comandi (“Cerca comandi”) |
| F6 | Adatta la vista |
| Esc | Annulla il comando |
| Ctrl+Z / Ctrl+Y | Annulla / Ripeti |
Elenco completo: scorciatoie ufficiali. Non trovi un comando? Premi S e digitane il nome.
Avvia l'app desktop con --sample oppure apri la web app con ?sample. Esplora la sequenza temporale e modifica un parametro.
Esegui l'esempio ufficiale senza interfaccia grafica, con la CLI:
solidcraft-cli run examples/bracket.json --out bracket.step
solidcraft-cli eval examples/bracket.json
Sorgente: examples/bracket.json · altri negli esempi.
